产品详情

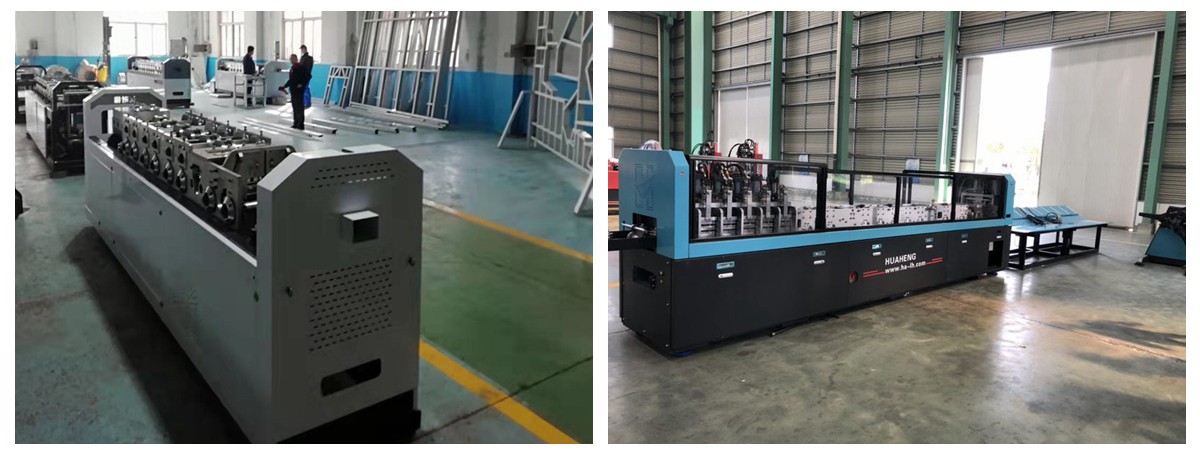

YND-89型轻钢别墅设备

一、设备技术参数

1、 带钢技术参数

1.1、带钢宽度 :182mm

1.2、带钢厚度 :0.75-1.2mm

1.3、钢卷内径:φ430~590mm

1.4、钢卷外径:≤φ1300mm

1.5、钢卷重量 ≤3吨

1.6钢卷材质:G55

2、设备组成及详细说明

序号

设备名称

数量()

备注





1

开卷机

1

3





2

成型机(成型、冲孔切槽、喷墨打印)

1






3

控制系统

1

PLC控制





4

传动与液压系统

1






5

托料架

1


2.1 开卷机

功能:承载带钢卷,旋转钢卷。具有微制动装置,防止紧急停机时,惯性往前跑动。

●驱动方式:电动驱动承载重量:  3.0T

●内径范围:  430-590mm外径要求:1300mm

2.2成型主机(成型、冲孔切槽、喷墨打印)

板料辊压成型部分:用于将带钢按照一定次序,渐次辊压弯曲成型。

●机器总重量约 : 3T;

●机器总长度 : 4m x 0.8m x1.2m (长*宽*高);

●成型道次:8组主轴轧辊成型,4组精辊成型;

●主驱方式:伺服电机(7.5KW) ,自锁功能。

●生产速度高速:高速 52米/分 (根据打孔数量与剪切长度);

●辊轮:进口材质,DC53.   数控中心加工,HRC58-62°,精磨;

●主轴:40Cr经调质加工,精磨;

●框架与屋架模具冲压:8个工位(管线孔,腹板孔,小边切,固定孔,倒角,腹板缩口,剪切,钉窝螺栓孔等)

●喷码机:双喷头,两侧腰高对喷,喷码内容可设定;

●切断方式:液压切断,刀片材质:进口材料:钨钢,液压功率:5.5KW;

3.3 控制系统

功能:通过 USB 接口或网络直接将设计参数传送给控制电脑,由电脑内安装的 NC 控制软件导入并自动读取 BOM单据,导入后选择生产的批次即可。

●电压: 380V, 3 Phase 50Hz

●控制方式:19 寸触摸电脑+电器主控柜 1 台。

●外接控制器:在设备的控制箱上设急停按钮;

●主配件产地:PLC(三菱)、继电器(法国施耐德)、长度编码器(OMRON)、伺服电机(INVT)

4.用户自备:设备所需汽源、液压油、机械油、电线、电缆。
