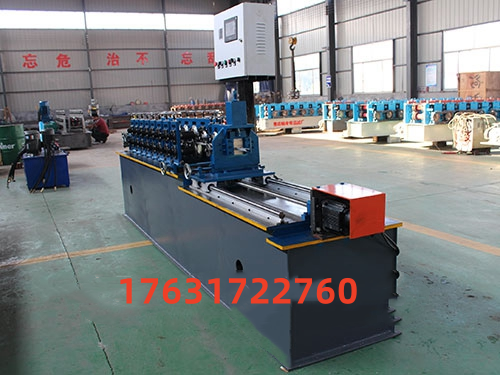

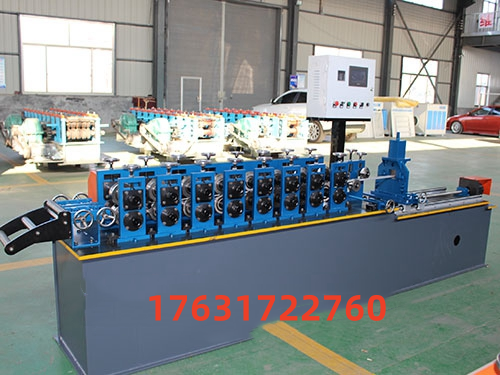

烤漆边角龙骨机

型号：19*19

一、型主机

1、成型机长*宽*高：5000*900*1000

2、机架：方箱

3：进料：导向轴，轴径：40mm

4:主成型：10组成型

5：校值：上2下3方式校直

6：引送：配传动齿轮，齿轮驱动。

7：冲孔：成型后冲孔+冲插接头。

二、剪切：成型后液压跟踪剪切。

三、伺服电机功率0.75KW

四、成型机线速度：30m/min

五：主电机：3KW

六：变频器：5.5KW（台湾台达）

七：电压：380V

八：控制系统：

1、主控柜一台。

2、主配件产地：PLC（日本欧姆龙）、触摸屏（信捷）、继电器（日本欧姆龙）、接近开关（韩国偶托尼克斯）、长度编码器（日本欧姆龙）、变频器（台湾台达）

3、冲孔系统：自动冲孔

九：放料机：

1、载重2T。

2、方式：单臂涨紧上料架（壹个）

十：性能参数：

1、轧辊：材质：Cr12

2、主轴：材质：40Cr

生压制厚度0.12-0.4mm

产线流程：上料架---主机成型---冲孔----打包

整机重量：大约3吨。
