产品详情
|
| 支架成型机 | ||||
| 设备功能： | 360度旋转校直，剪冲一体化 | |||
| 机械整体成型步骤; | 开卷-导向入料-版面开平处理-液压成型-360度旋转校直-液压剪切-接料台 | |||
| 版型截面图（高度可调节） | ||||

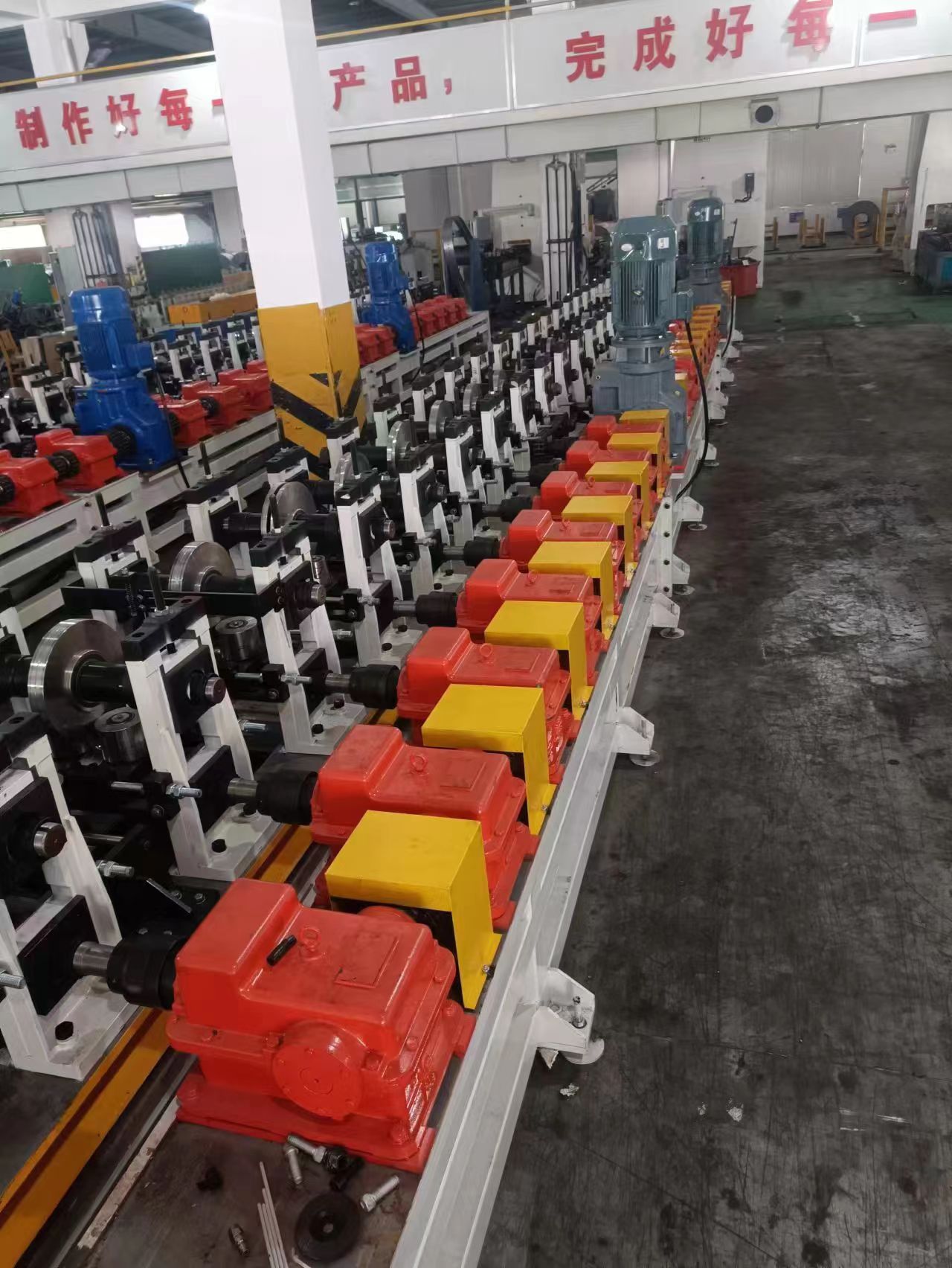

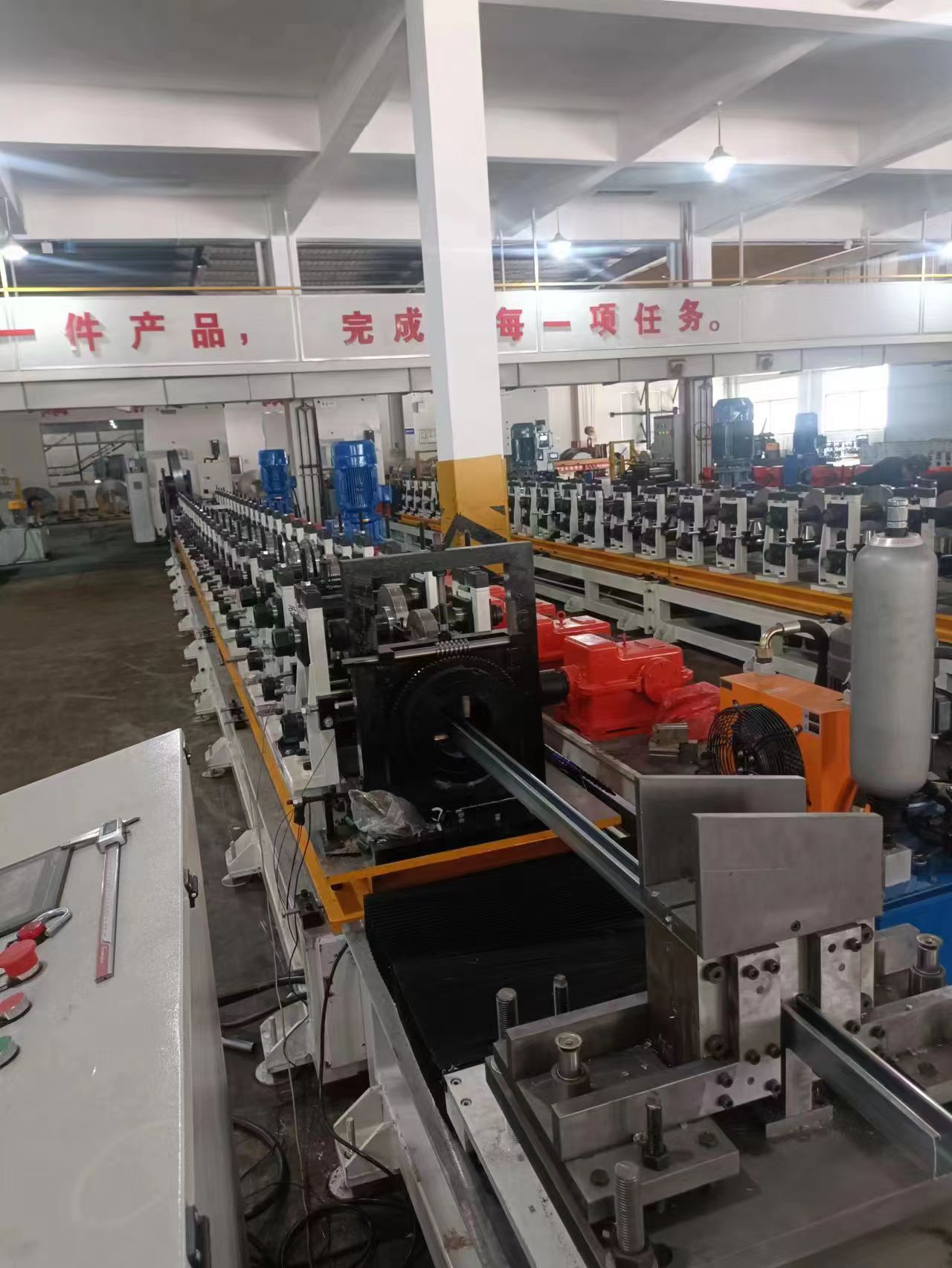

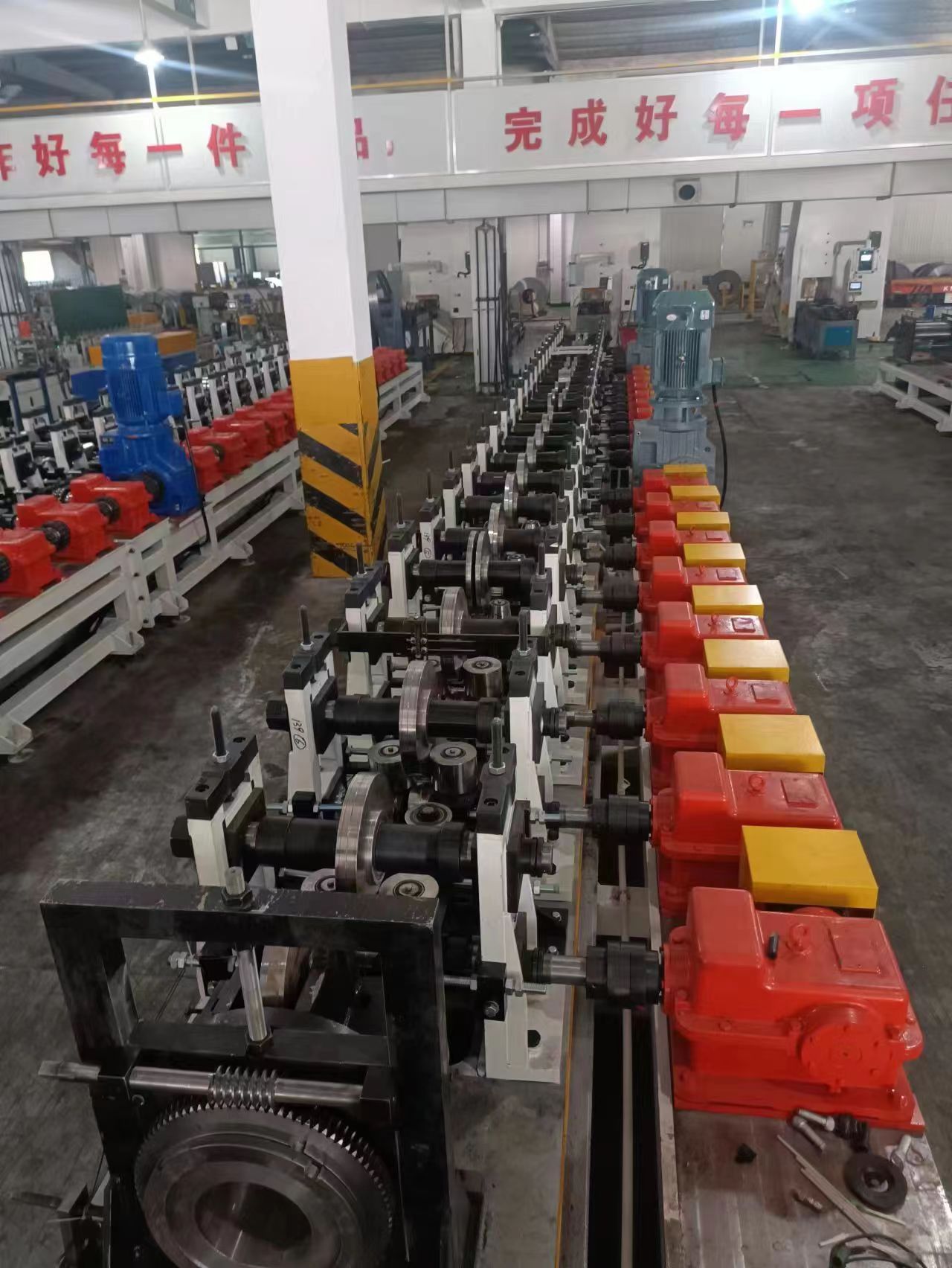

| 设备图片 | 设备图片 | |||
成型排数 | 二十八道成型 | |||
| 辊轮材质 | GR12钼钒 | |||
| 轴径 | 80mm | |||
| 传动方式 | 齿轮箱传动（170型号） | |||
| 机架形式 | 方箱机架 | |||
| 主机墙板 | 55mm牌坊板机组 | |||
| 主机运行功率 | 双22kw | |||
| 剪切油泵功率 | 4kw | |||
| 电控配置 | 50kw变频器 | PLC控制器操作界面为触屏操作 | ||
| 校平部位 | 5辊开平 | |||
| 送料器 | 1.5kw伺服送料器 | |||
| 上料架 | 3T单臂上料架一套 | |||
| 冲孔部位 | 机架-油站-系统-切割-模具， 机架龙门式整体式一体机冲孔，模具一套 | |||
| 支架冲孔机配置方案 | ||||
| 机架 | 60*60*5方管焊，上面铺40mm钢板焊接而成 | |||
| 主电机功率 | 11kw（凯达） | |||
| 操作模式 | 彩色触摸屏 | |||
| 传动方式 | 液压传动 | |||
| 工位 | 单工位或双工位，任意切换 | |||
| 工作方式 | 任意间距，单双孔转换 | |||
| 伺服电机 | 1.5kw | |||
| 油缸大小 | 125mm | |||
| 油缸行程 | 150mm | |||
| 导轨 | TBR直线导轨 DN40 | |||
| 速度 | 1r/min*2 | |||
| 管件规格 | 120mm*120mm直径 | |||
| 一次送料长度范围 | 200-3200mm | |||
| 工件长度 | 3200mm | |||
| 管壁厚度 | 4mm金属 | |||
| 单缸冲孔效率 | 60-80/分 | |||
| 切断方式 | 校孔定位，模具剪切（剪切机组长2.5米） | |||
| 压制厚度 | 2--2.5mm | |||
| 运行速度 | 25米/分 | |||
| 接料台 | 3米接料台 | |||
| 价格 | 420000.00元 | （不含运费不含税） | ||
